Ventiladores de flujo axial de escape de humo de alta temperatura contra incendios de la serie htf (gyf)

Ventiladores de flujo axial de escape de humo de alta temperatura contra incendios de la serie htf (gyf)

I.Visión general y características de la serie htf (gyf) de ventiladores de flujo axial de escape de humo de alta temperatura contra incendios
(1) la serie htf (gyf) de ventiladores de flujo axial de escape de humo de alta temperatura contra incendios, desarrollados conjuntamente por la Universidad Jiaotong de Shanghai y Shaoxing yinyan fan co., ltd., tiene las características de excelente rendimiento, buena resistencia a altas temperaturas, alta eficiencia, menos ocupación de tierras que los ventiladores centrífuga y fácil instalación.
(2) la serie htf (gyf) de ventiladores de flujo axial de escape de humo de alta temperatura contra incendios ha sido probada por el "centro nacional de supervisión e inspección de calidad de equipos contra incendios" y su rendimiento ha alcanzado el nivel líder nacional, reconocido por los departamentos de bomberos de más de 30 provincias y ciudades de todo el país. los ventiladores Se venden bien en beijing, tianjin, shanghai, chongqing, zhejiang, guangdong, jiangsu, shandong, henan, hebei, anhui, hunan, sichuan, liaoning, hubei, shaanxi, jilin, Mongolia interior, shanxi, guizhou, heilongjiang, fujian, jiangxi, yunnan, Shenzhen y otras provincias (ciudades) y regiones autónomas de todo el país.
(3) excelente resistencia a altas temperaturas: la prueba del ventilador cumple con los requisitos de la norma gbj45 - 82 de protección contra incendios, el ventilador adopta un diseño único, el motor resistente a altas temperaturas está incorporado, está equipado con un sistema de enfriamiento del motor, puede funcionar continuamente durante más de 100 minutos en condiciones de alta temperatura de 300 grados y 20 horas / veces sin daños en condiciones de temperatura de 100 grados, ampliamente utilizado en edificios civiles de alta calidad, hornos, garajes subterráneos, túneles y otras ocasiones;
(4) amplia gama de aplicaciones: de acuerdo con los diferentes requisitos de los edificios civiles de alta calidad, se puede adoptar la forma de transmisión de velocidad o conducción de varias velocidades para lograr el propósito de una máquina de doble uso (es decir, ventilación común y escape de humo a alta temperatura durante la lucha contra incendios); Las hojas se dividen en flujo axial (htf (gyf) - i, ii) y flujo mixto htf (gyf) - ig, que también se puede hacer en techo y silenciador.
(5) alta eficiencia: esta serie de ventiladores utiliza un nuevo producto desarrollado por software CAD avanzado a través de un diseño de optimización multiobjetivo, que muestra que la eficiencia de los ventiladores es superior al 80% y algunos grandes números de ventilador son superiores al 85%, y tiene las características de una curva de eficiencia plana, lo que favorece el ahorro de energía;
(6) instalación conveniente, cubriendo menos espacio que el ventilador centrífuga: la forma básica del ventilador es el ventilador de flujo axial o el ventilador de flujo mixto, que se puede conectar directamente con el conducto de aire o instalar en la pared, y la forma de instalación puede ser vertical o horizontal. En gran medida, se ahorra espacio.

II.Selección del rendimiento y descripción del modelo del ventilador de flujo axial de escape de humo de alta temperatura de la serie htf (gyf)


3. htf (gyf) - Lista de parámetros del ventilador de flujo axial de escape de humo de alta temperatura contra incendios tipo I

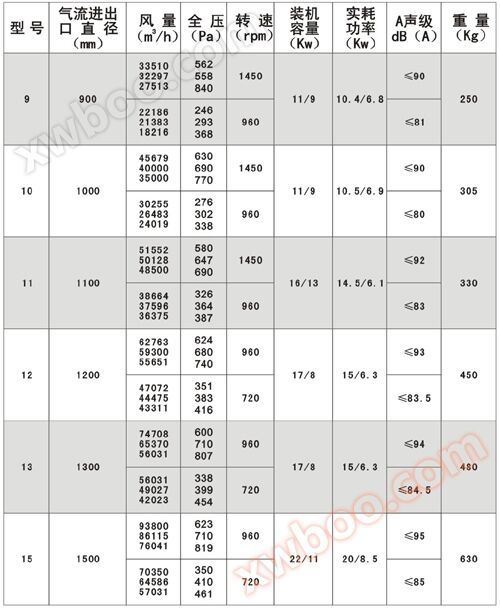

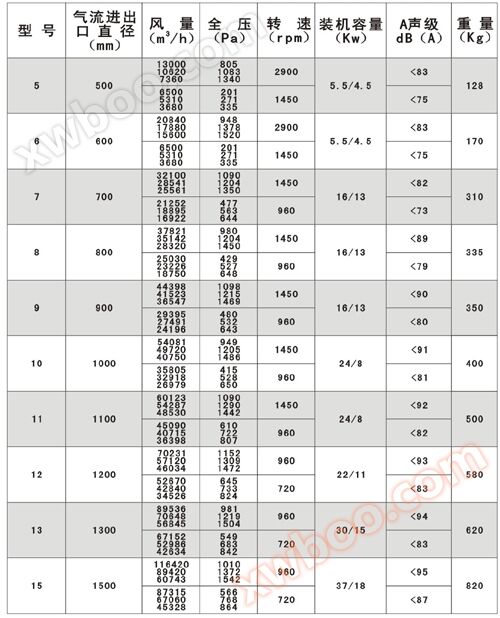

4.Rendimiento del ventilador de flujo axial de escape de humo de alta temperatura htf (gyf) - tipo II de doble velocidad contra incendiosLista de parámetros (1)

4.Rendimiento del ventilador de flujo axial de escape de humo de alta temperatura htf (gyf) - tipo II de doble velocidad contra incendiosLista de parámetros (2)

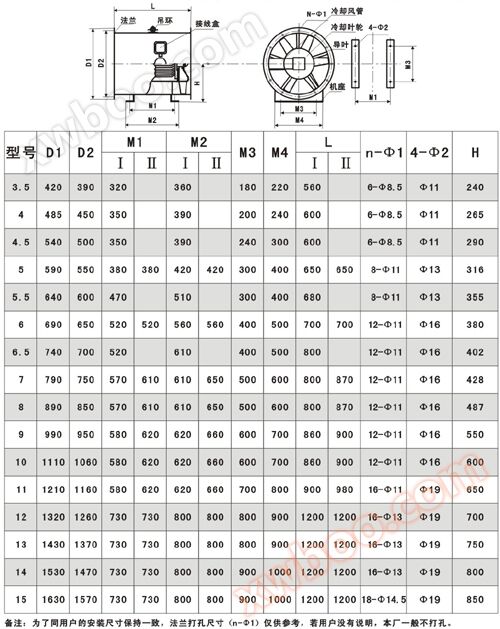

Cinco.Htf (gyf) - forma y tabla de dimensiones de instalación de ventiladores de escape de humo de alta temperatura contra incendios de la serie II

6. forma y tabla de dimensiones de instalación del ventilador de escape de humo de alta temperatura de protección contra incendios de techo de la serie htf (gyf) - W (parámetros de rendimiento según htfi, ventilador ii)

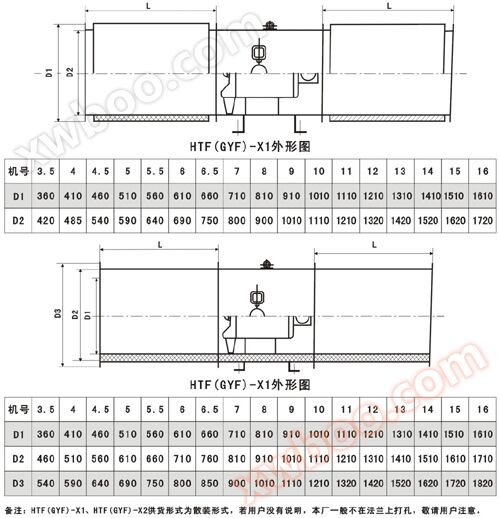

7. htf (gyf) - visión general de los ventiladores de flujo axial de escape de humo de alta temperatura de extinción de incendios de la serie X (los parámetros de rendimiento se refieren a los ventiladores htf (gyf) i, ii)
Los ventiladores axiales de escape de humo de alta temperatura de extinción de incendios de la serie htf (gyf) - X se dividen en dos categorías: la carcasa del ventilador htf (gyf) - X1 no tiene silenciador, la entrada y salida de aire tienen silenciador; Htf (gyf) - carcasa y entrada del ventilador x2, con silenciador en la salida de aire. La carcasa del ventilador está equipada con un silenciador para silenciar 3 - 5 decibelios; Entrada, salida de aire con silenciador de 1000 mm cada uno, puede reducir el sonido de 8 - 14 decibelios; Entrada y salida de aire con silenciador de 2000mm cada una, que puede reducir el sonido de 11 - 17 decibelios. La longitud del silenciador es de 500mm, 750mm, 1000mm, 2000mm; La longitud se puede determinar de acuerdo con las necesidades del usuario.

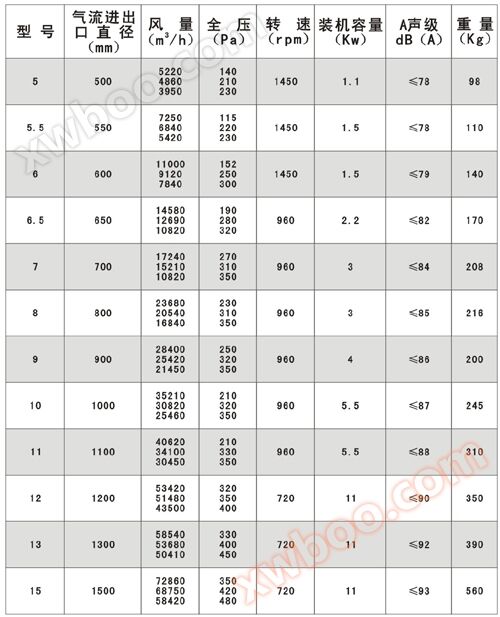

8. htf (gyf) - Tabla de parámetros de rendimiento del ventilador de flujo axial de escape de humo de alta temperatura de protección contra incendios de baja presión tipo D

9. htf (gyf) - Tabla de dimensiones de la forma del ventilador de flujo axial de escape de humo de alta temperatura de protección contra incendios de baja presión tipo D

X. tabla de parámetros de rendimiento del ventilador de flujo axial de escape de humo de alta temperatura de flujo mixto htf (gyf) - IG

Once.Tabla de parámetros de rendimiento del ventilador de escape de humo de alta temperatura de flujo mixto de doble velocidad htf (gyf) - IIG

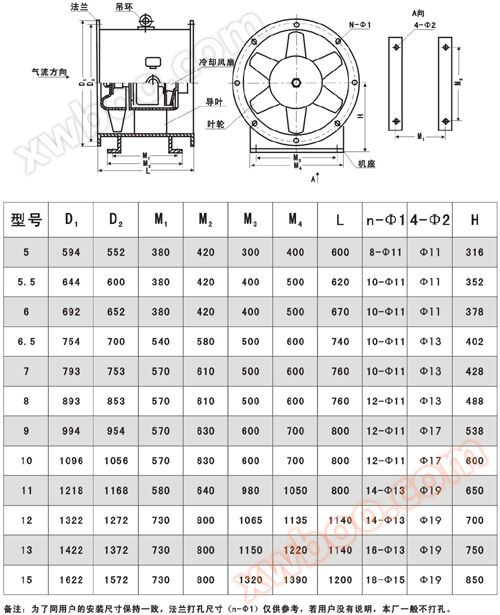

Doce.Tabla de dimensiones de la forma del ventilador de flujo axial de escape de humo de alta temperatura de flujo mixto htf (gyf) - IG (iig)
